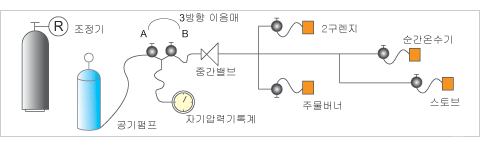

1. 조정기 출구에서 배관 접속 부분을 분리 후 그림과 같이 배관측에 A,B콕크가
있는 3방향이음매, 펌프(압력발생기구)및 자기압력기록계를 설치하고 각 연소기의 배관말단콕크를
모두 잠근다.
2. 중간밸브를 열고 서서히 가압하여 자기 압력기록계의 압력이 원하는 압력으로 올라가면
A콕크를 잠그고 일정 시간을 유지한다.
3. 일정 시간이 경과후 자기 압력기록계의 지침이 내려가지 않으면 합격이다. |
 |

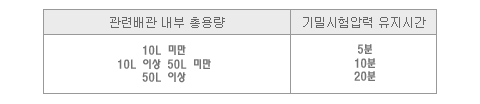

[ 기밀시험압력 ]
|

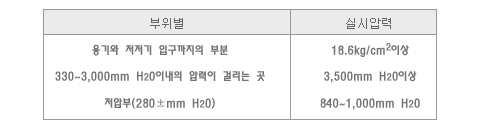

[ 기밀시험압력 ]
|
 |
[ 주의사항 ]
연소기 쪽에서 기밀시험을 실시하게 되면 조정기의 아전장치 작동압력이 700± mm H20
인바 원하는 압력을 올릴수 없게 되며 330~3,000mm H2O의 압력을 사용하는 배관(중압배관)에서는
3,500mm H20이상의 압력으로 기밀시험시 계량기의 최대사용 압력을 고려하여 시험해야
한다. |
|
|
|
|
|
|
|
